КТПТО-80м-У1

1. НАЗНАЧЕНИЕ
1.1. Подстанция трансформаторная комплектная для термообработки бетона и грунта КТПТОм-80-У1 (далее по тексту КТПТО) напряжением 380/55-95 В мощностью 80 кВА наружной установки предназначена для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания сторонних потребителей переменным трехфазным напряжением 380 В и с максимальным током потребления 16 А.
Термообработка бетона ускоряет процесс его твердения, а наличие автоматического регулировании температуры сокращает расход электроэнергии.
1.2. Нормальная работа КТПТО обеспечивается при:
1.2.1 температуре окружающего воздуха при работе под нагрузкой от 10°С до минус 40°С (эпизодически до минус 45°С);
1.2.2 высоте над уровнем моря - не более 1000 м
1.3. КТПТО не предназначена дли работы в условиях тряски, вибрации, ударов, но взрывоопасной и химически активной среде,
1.4 Режим работы – продолжительный
2.ТЕХНИЧЕСКИЕ ДАННЫЕ
Примечания: 1.Температура электропрогрева выбирается в зависимости от температуры окружающего воздуха и вида термообработки бетона в соответствии с указаниями Руководства ни производству бетонных работ в зимних условиях.
3. СОСТАВ ИЗДЕЛИЯ
3.1. КТПТО состоит из шкафа управления, силового трансформатора с кожухом, салазок.
3.2. В комплект поставки входит:
3.2.1. силовой трансформатор и шкаф управления, установленные на салазках;
3.2.2. монтажные части согласно ведомости комплекта монтажных частей;
3.2.3. эксплуатационная документация и принадлежности в соответствии с паспортом на силовой трансформатор;
3.2.4. эксплуатационная документация в составе паспорта на КТПТО.
4. УСТРОЙСТВО И РАБОТА КТПТО

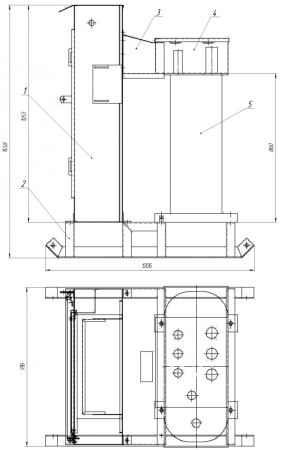

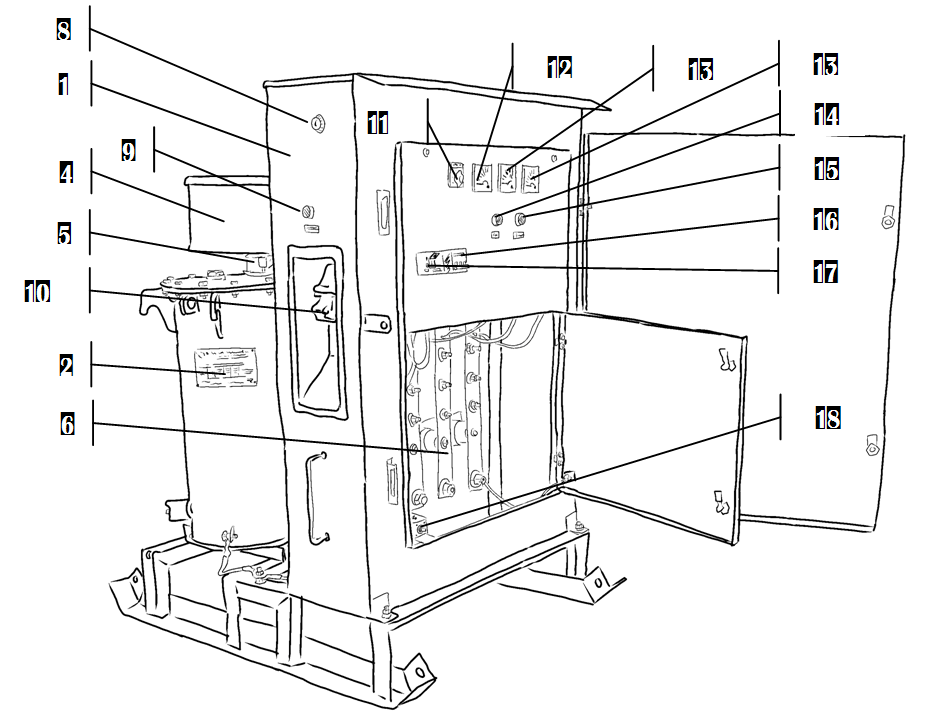

4.1. Составные части КТПТО соединены между собой болтовыми соединениями. Шкаф управления 1 и силовой трансформатор 2 установлены на салазках 3. которые служат для передвижения по строительной площадке. На крышке силового трансформатора установлен кожух 4 для защиты обслуживающего персонала от случайных прикосновений к токоведущим частям.
Переключение ступеней напряжения осуществляется при отключенном трансформаторе переключателем 5, рукоятки которого находится на крышке трансформатора.
Для обеспечения доступа к переключателю крышка кожуха трансформатора выполнена открывающейся.
4.3. Шкаф управления выполнен бескаркасным в брызгозащитном исполнении. Дверь шкафа управления имеет уплотнение, запирается замком и приспособлена для пломбирования.
За дверью шкафа управления находится панель управления и дверь доступа для подключения к шинам потребителей 6 НН и блок зажимов для подключения кабеля питающей сети напряжением З80 В, которая крепится на петлях и в рабочем положении запирается на замки 7.
На панели управления размещена аппаратура управления, измерительные приборы и сигнальные лампы.
За панелью в верхней части шкафа управления расположены трансформаторы тока, и автоматические выключатели.
Снаружи шкафа управления на левой боковой стенке установлены кнопка 8 экстренного отключения силового трансформатора, силовой разъем («мама») 10 подключения сторонних потребителей переменным трехфазным напряжением 380 В (в углублении) и индикаторная лампочка 9 наличия напряжения на разъеме 10 .

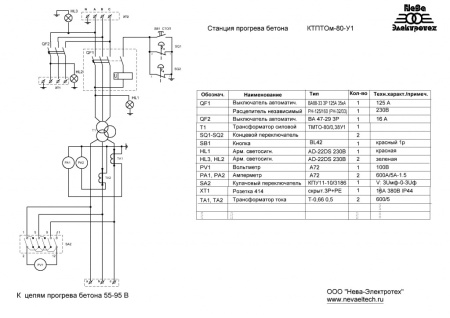

На панели управления с внутренней стороны находится этикетка с изображением принципиальной электрической схемы КТПТО.
4.4. Подключение к цепям электропрогрева 6 осуществляется кабелями или проводами в шланге сеченном до 70 мм3, присоединение проводников к шинам — посредством кабельных наконечников (не входит в комплект поставки).
Предусмотрено подсоединение до четырех кабелей.
В нижней части шкафа (на дне) управлении предусмотрены сальники для ввода кабелей:

• питающей сети 380 В на ток 135 А;

• цепей электропрогрева;

• стороннего потребителя на напряжение 380 В и ток 10 А.

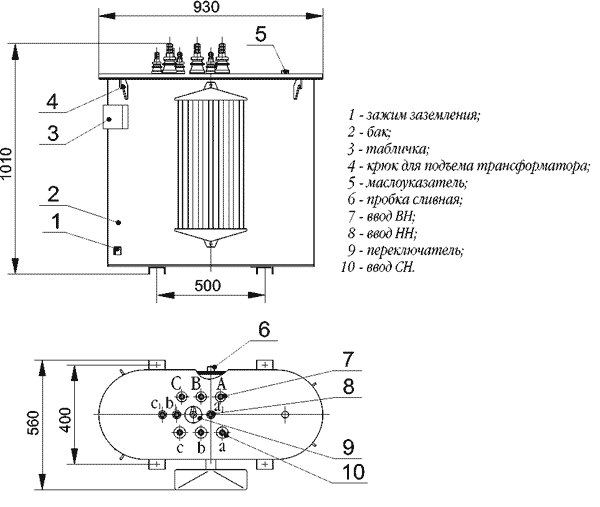

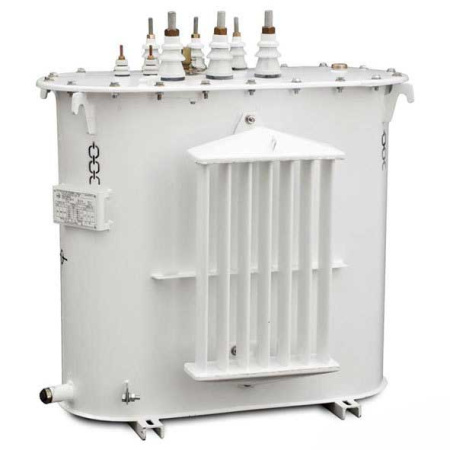

Станция КТПТОм-80 комплектуется трехфазным масляным трансформатором ТМТО-80/0,38-У1. Трансформатор ТМТО-80/0,38-У1 предназначен для преобразования электроэнергии в составе устройств термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения.
Трансформатор предназначен для работы в условиях умеренного климата. Рабочая температура окружающего воздуха от минус 45 до плюс 10 оС.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Номинальная частота 50 Гц. Схема и группа соединения обмоток У/Д/Д-11-11. Напряжение в обмотке среднего напряжения (СН) регулируется ступенями при полностью отключенном трансформаторе (ПБВ).
